DJI Dock 3 + autonomní dron (s termokamerou)

Autonomní dron ve stanici DJI Dock 3 pro plně autonomní inspekce

DJI Dock 3 je systém autonomního dronu s  dokovací stanicí, využívají se drony DJI Matrice 4D (s klasickou kamerou pro mapování, inspekce, měření kubatur) nebo DJI Matrice 4TD (s termokamerou, nočním viděním + klasickými kamerami). Pilot ovládá dron vzdáleně přes PC (např. pohodlně z kanceláře :), nebo je provoz dronu nastaven automaticky a létání tak probíhá v pravidelných intervalech, nebo neustále - dron provede let, přiletí zpět, nabije se a pokračuje v létání.

Dokovací stanice, která umožňuje celoroční umístění v terénu (chrání dron vevnitř před deštěm, větrem, horkem a mrazem a sněhem), také dron automaticky nabíjí a umožňuje snadný a bezpečný provoz dronů Matrice 4D (s kamerou) nebo Matrice 4TD (s termokamerou a kamerou). Tento lehký (34 kg) a vysoce funkční systém pro autonomní létání s dronem nabízí pokročilé cloudové funkce, které zvyšují efektivitu, bezpečnost a kvalitu bezobslužných operací.

Podívejte se na video z představení DJI Docku 3!

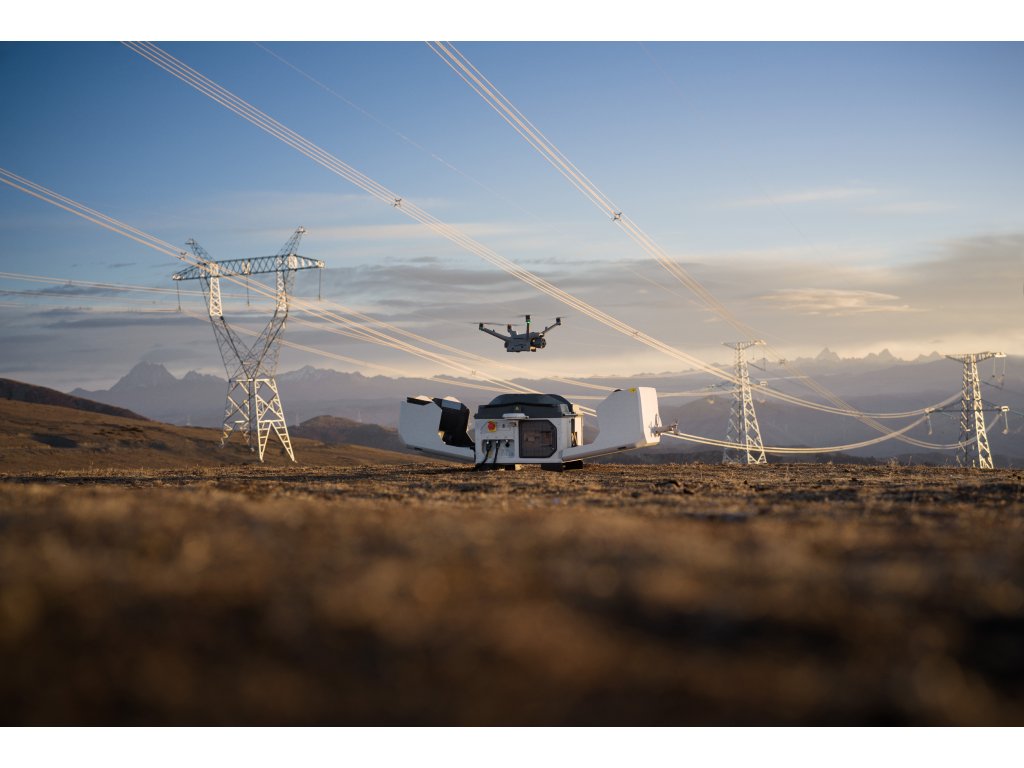

Způsoby použití autonomních dronů DJI Dock 3

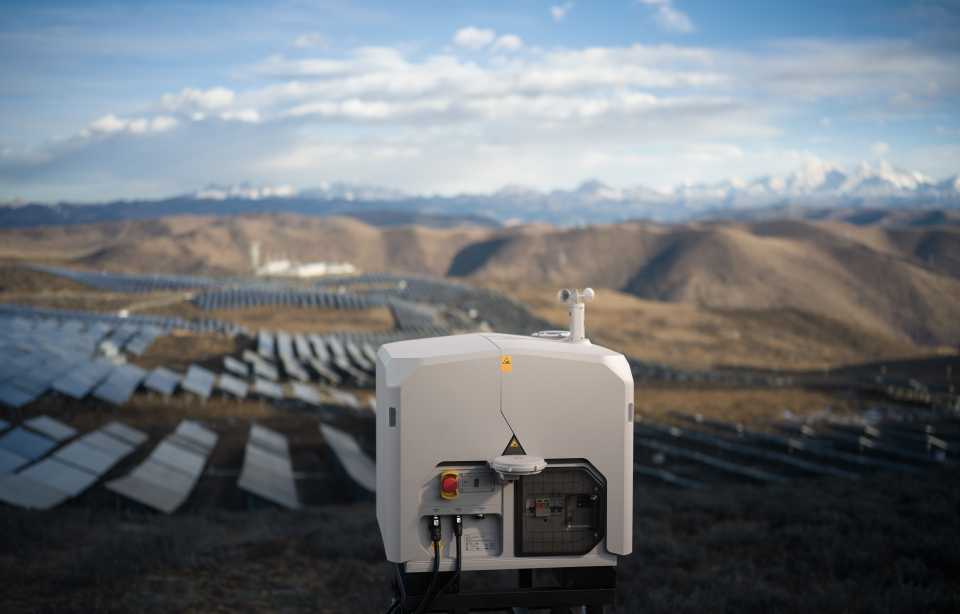

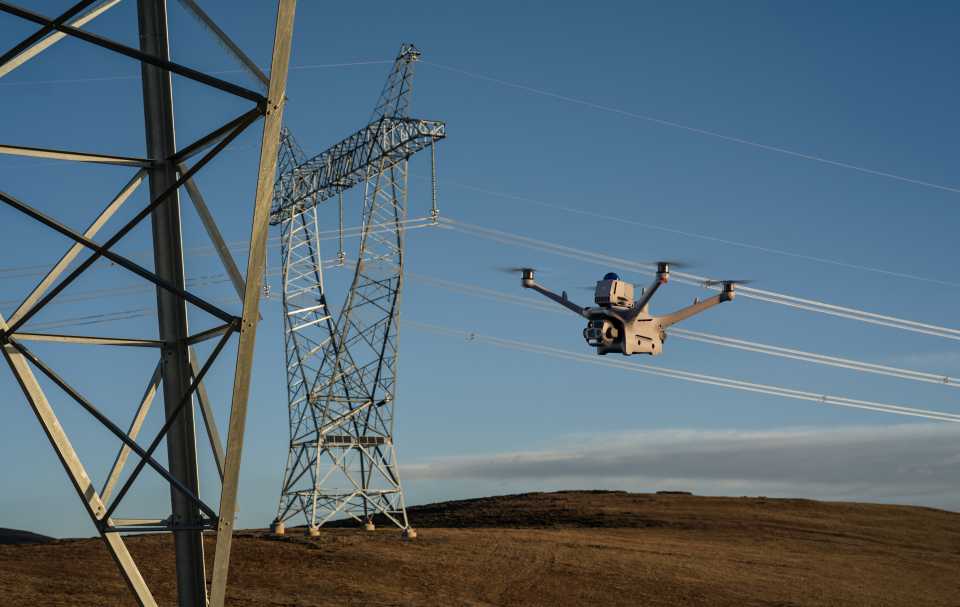

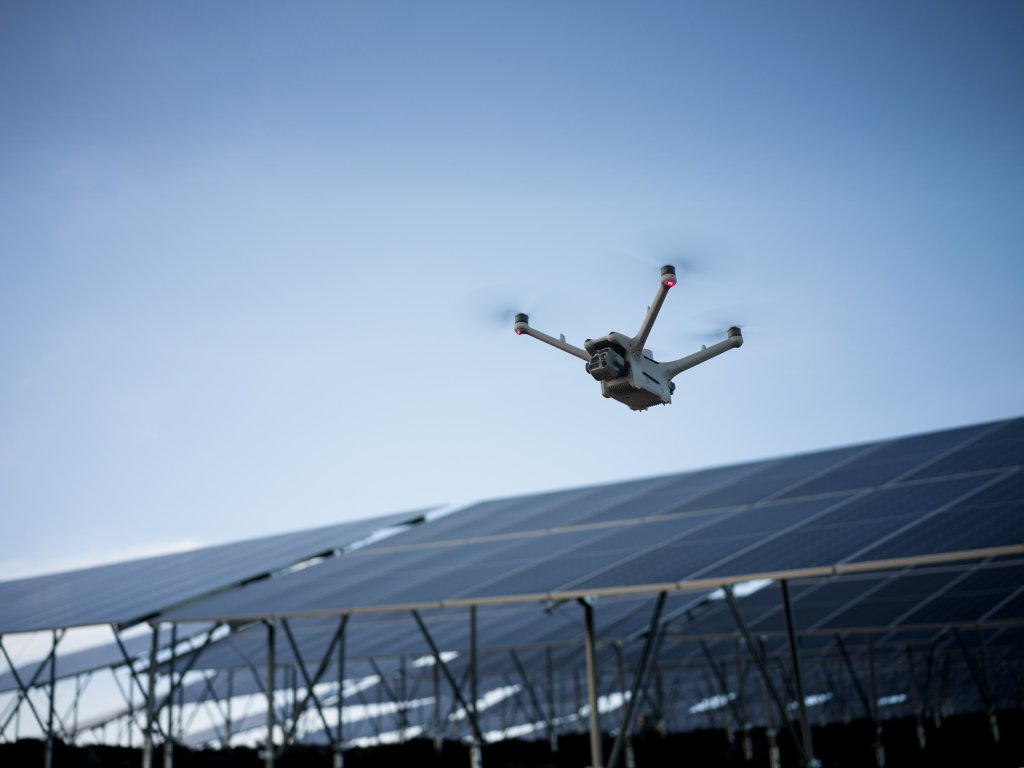

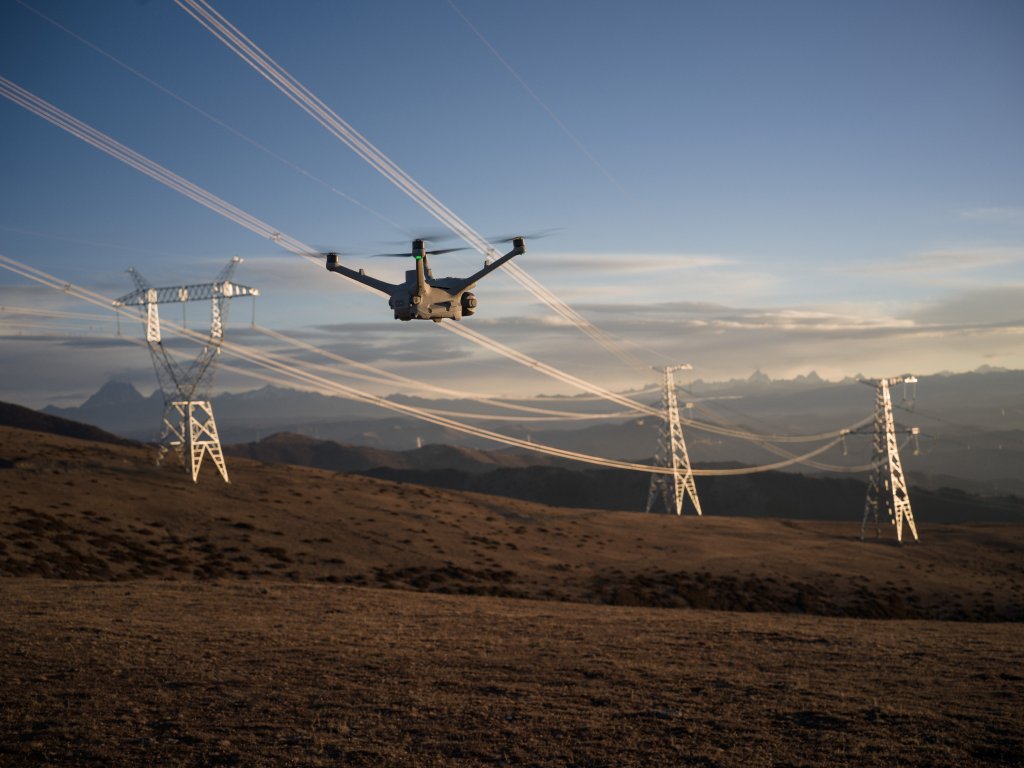

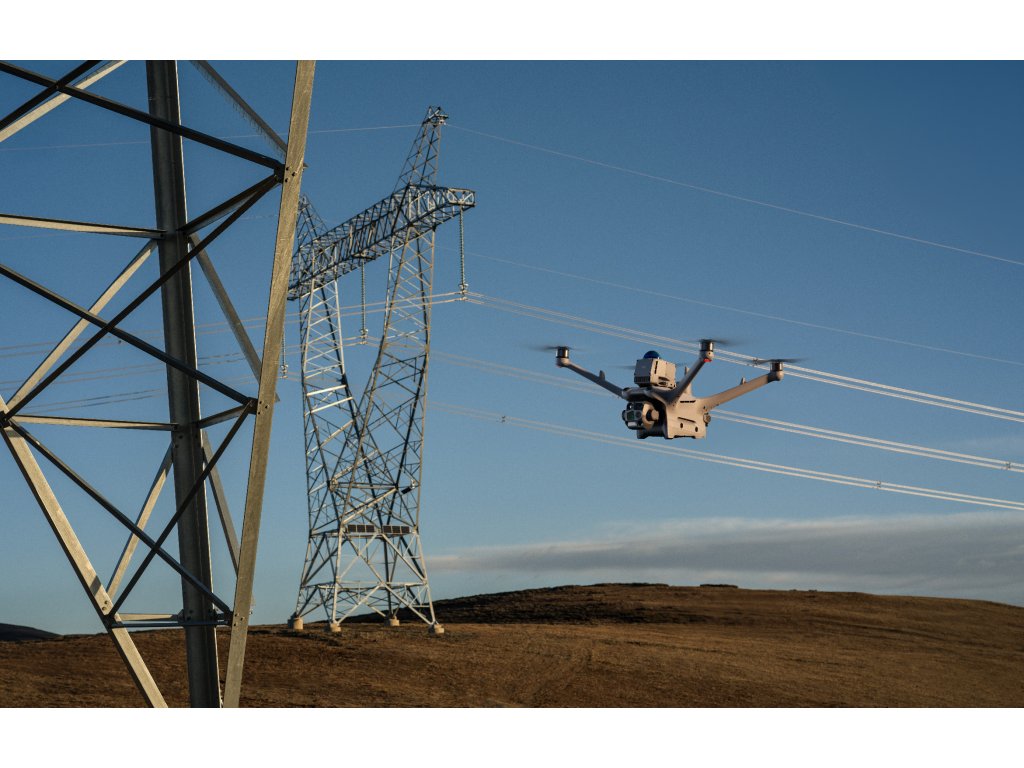

Autonomní drony jsou velkým pomocníkem např. pro pravidelné inspekce nebo inventury - naprosto ideální je automatický dron pro pravidelné měření kubatur (objemů zeminy, vytěženého materiálu, dřeva...), ostrahu areálů, sledování technického stavu vedení vysokého napětí, fotovoltaických elektráren, průmyslových objektů, plochých střech, dokumentace průběhu stavby (silnic, dálnic, jiných liniových staveb, výškových budov, vrtných plošin) a mnohé mnohé další činnosti...

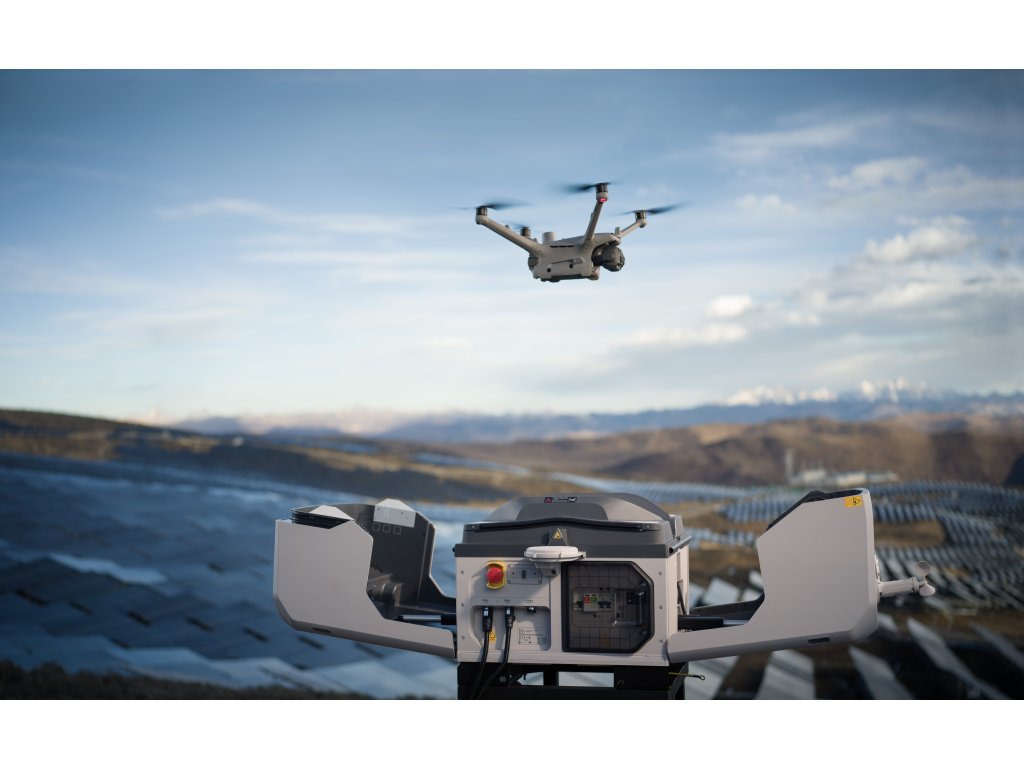

Dokovací stanice DJI Dock 3 pro autonomní dron podrobněji

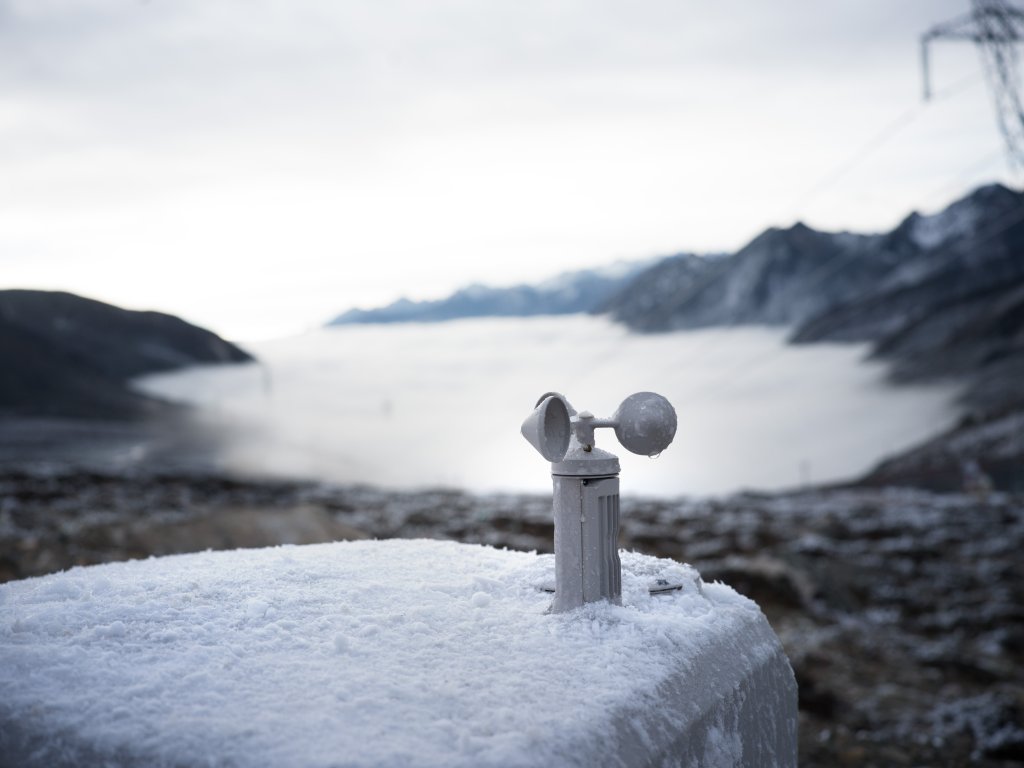

Dokovací stanice Dock 3 má certifikaci IP55, což znamená, že je odolný proti vodě a prachu, a je navržen tak, aby fungoval v náročných podmínkách. Díky integrovanému monitorovacímu systému aktuálního počasí (rychlost a směr větru, srážky a jejich intenzita apod.) umožňuje přesnou kontrolu okolních podmínek. Integrovaný monitorovací systém sleduje také online předpověď a díky ní poskytuje včasná varování nebo ukončuje letecké úkoly. V případě výpadku napájení dokáže fungovat více než pět hodin díky vestavěné záložní baterii.

 S maximálním provozním poloměrem 10 km (dron doletí 10 km daleko, k dispozici máte 10 min letového času na místě a poté se dron vrátí a přistane s 25% rezervou v baterii) je ideální pro průmyslové aplikace, které vyžadují pokrytí rozsáhlého území.

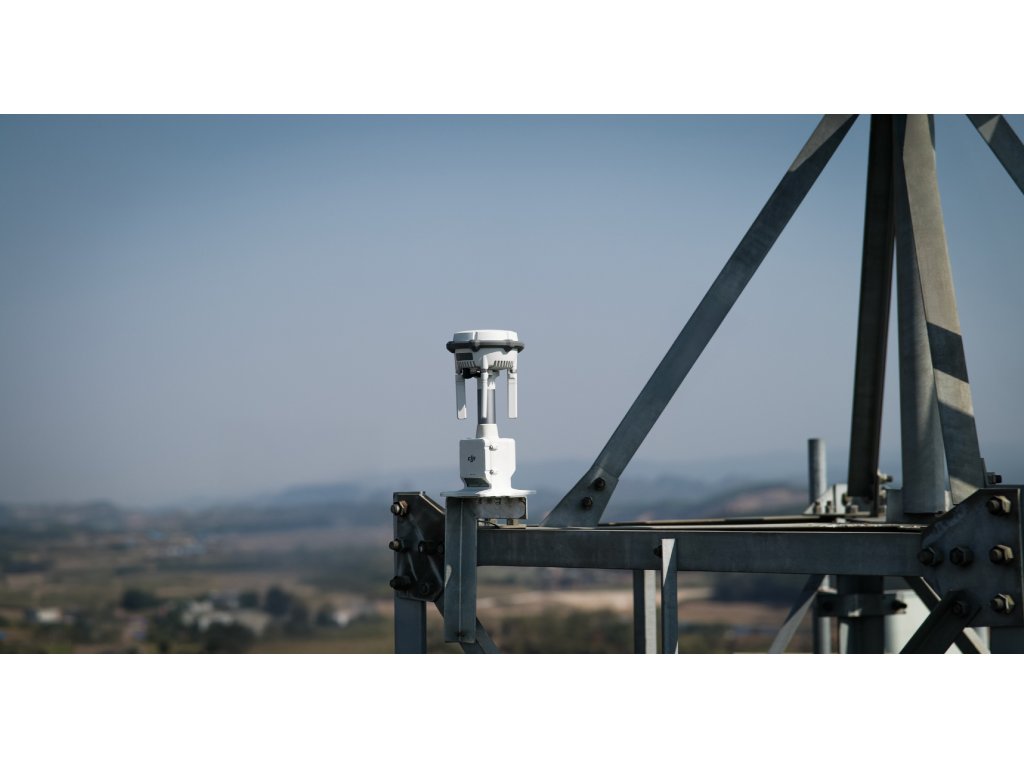

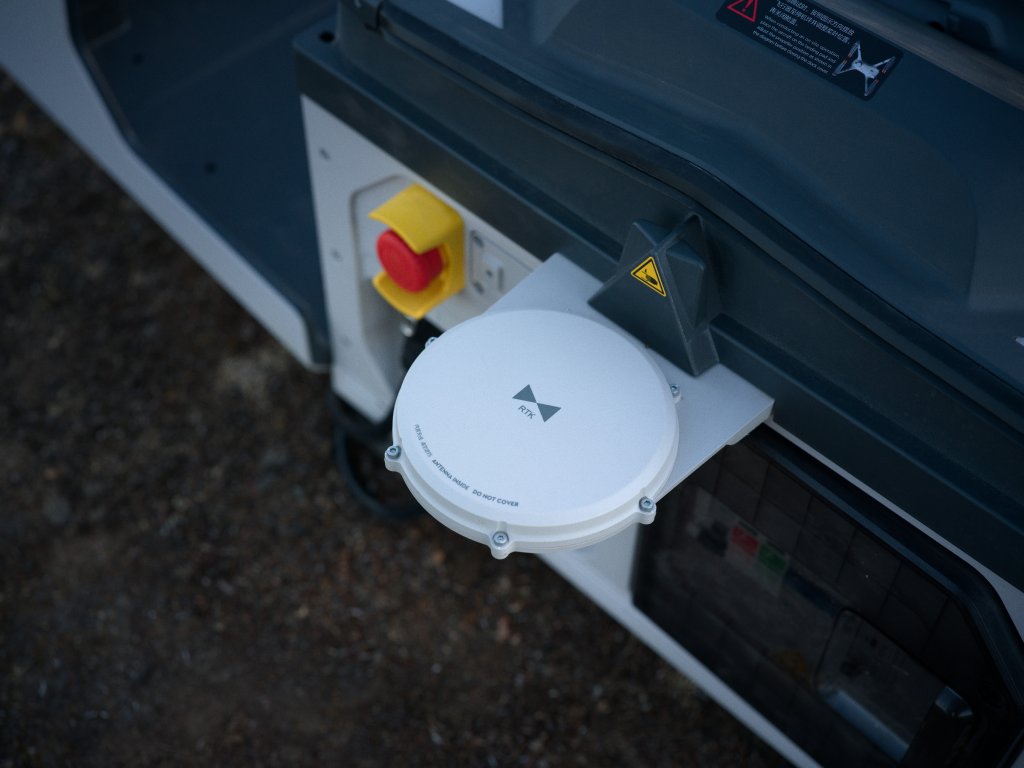

Automatický dron v DJI Dock 3 podporuje 3D modelování a 2D mapování (mapa nebo model se složí přímo na cloudu, kde si jej můžete prohlédnout a zároveň v něm měřit vzdálenosti, objemy materiálů a obsahy ploch), dále disponuje funkcí "FlyTo" pro plánování letu "na jeden klik". Duální RTK antény (RTK anténa v dronu + RTK antény v DJI Dock) zajišťují dronu přesné polohové informace bez zpoždění. Rychlé nabíjení umožňuje nabití dronu z 20 % na 90 % za pouhých 32 minut. Protinárazové senzory - kamery poskytují průběžné monitorování, což umožňuje operátorům sledovat počasí a provoz dronu na dálku.

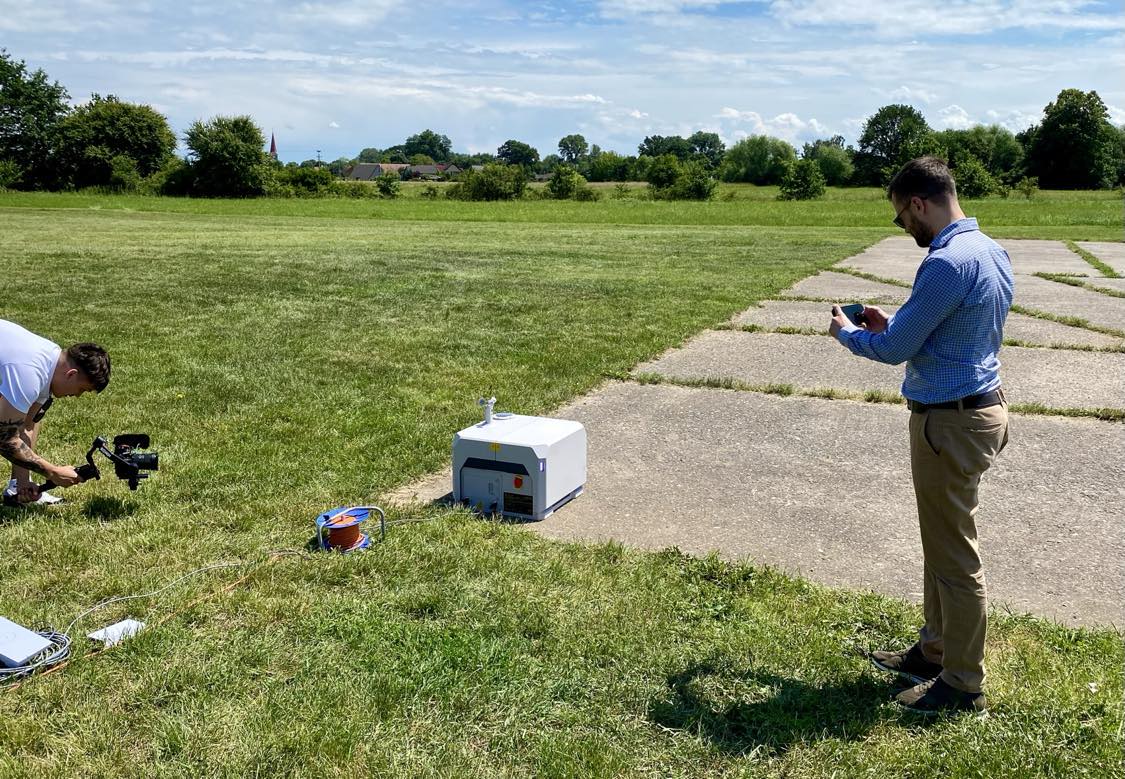

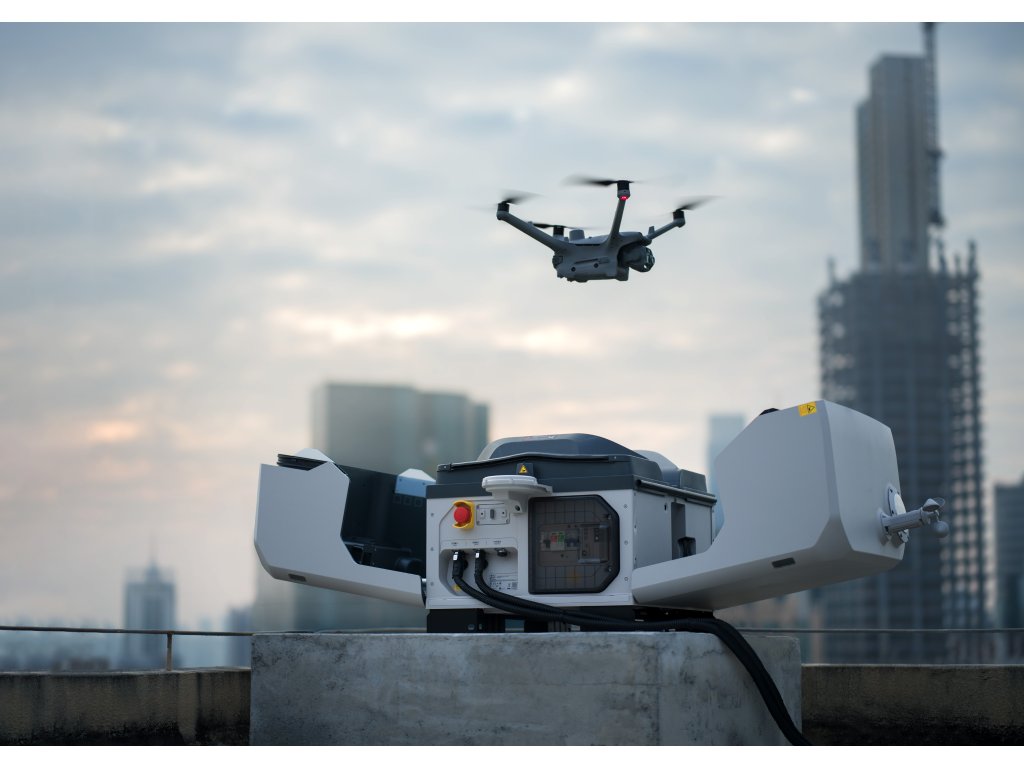

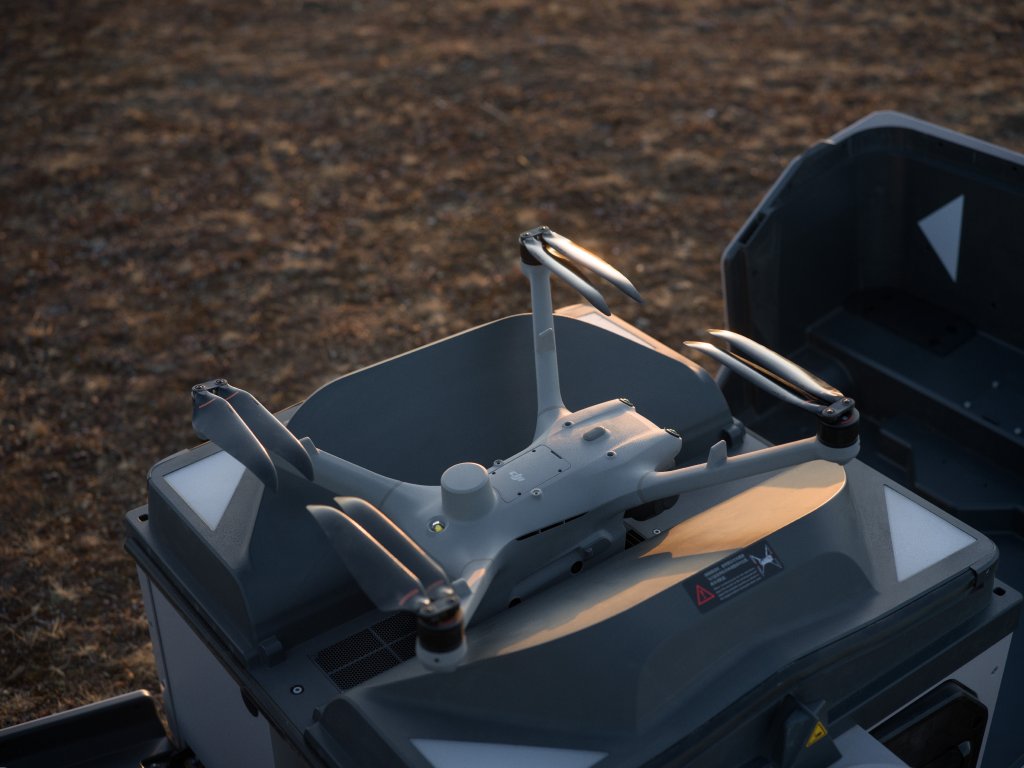

Systém autonomních dronů DJI Dock dlouhodobě používáme v České republice, podívejte se na jeho přistání po provedené misi

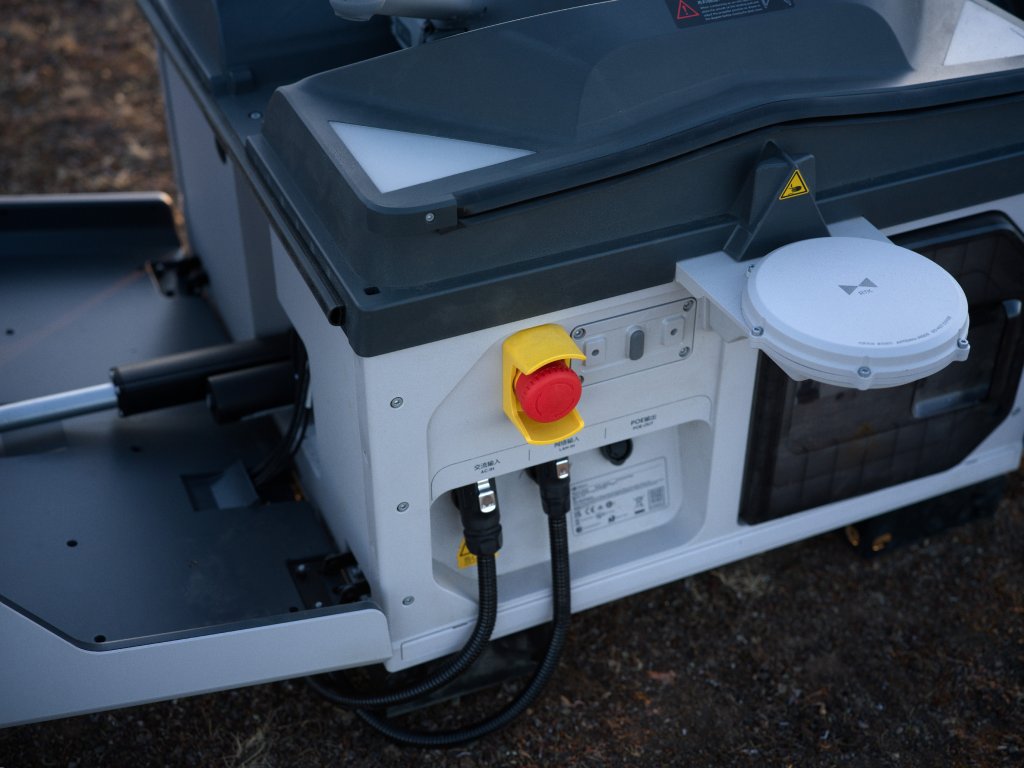

DJI Dock 3 má hmotnost 55 kg a krytí proti vodě a nečistotám IP56, což umožňuje instalaci jak v prašných prostředích, tak např. na autě (korba např. pickupu). Vizuální senzory dronu rychle zjistí, zda má daná oblast silný signál GPS. Navíc je potřeba připojit jen napájení (230V max. 10A) a internet po LAN. To je vše!

V rámci DJI Dock 3 je k dispozici i software DJI FlightHub 2, který umožňuje cloudové mapování, editaci letových tras a kontrolu místa pomocí AI. K dispozici jsou také rychlé zadávání letových tras a úkolů "FlyTo", které využívají 3D modely k autonomnímu plánování optimální letové trasy. Operátoři mohou na dálku ovládat let dronu a úhel gimbalu pomocí klávesnice a myši. Drony mají všesměrovou detekci překážek, což zvyšuje úspěšnost leteckých úkolů.

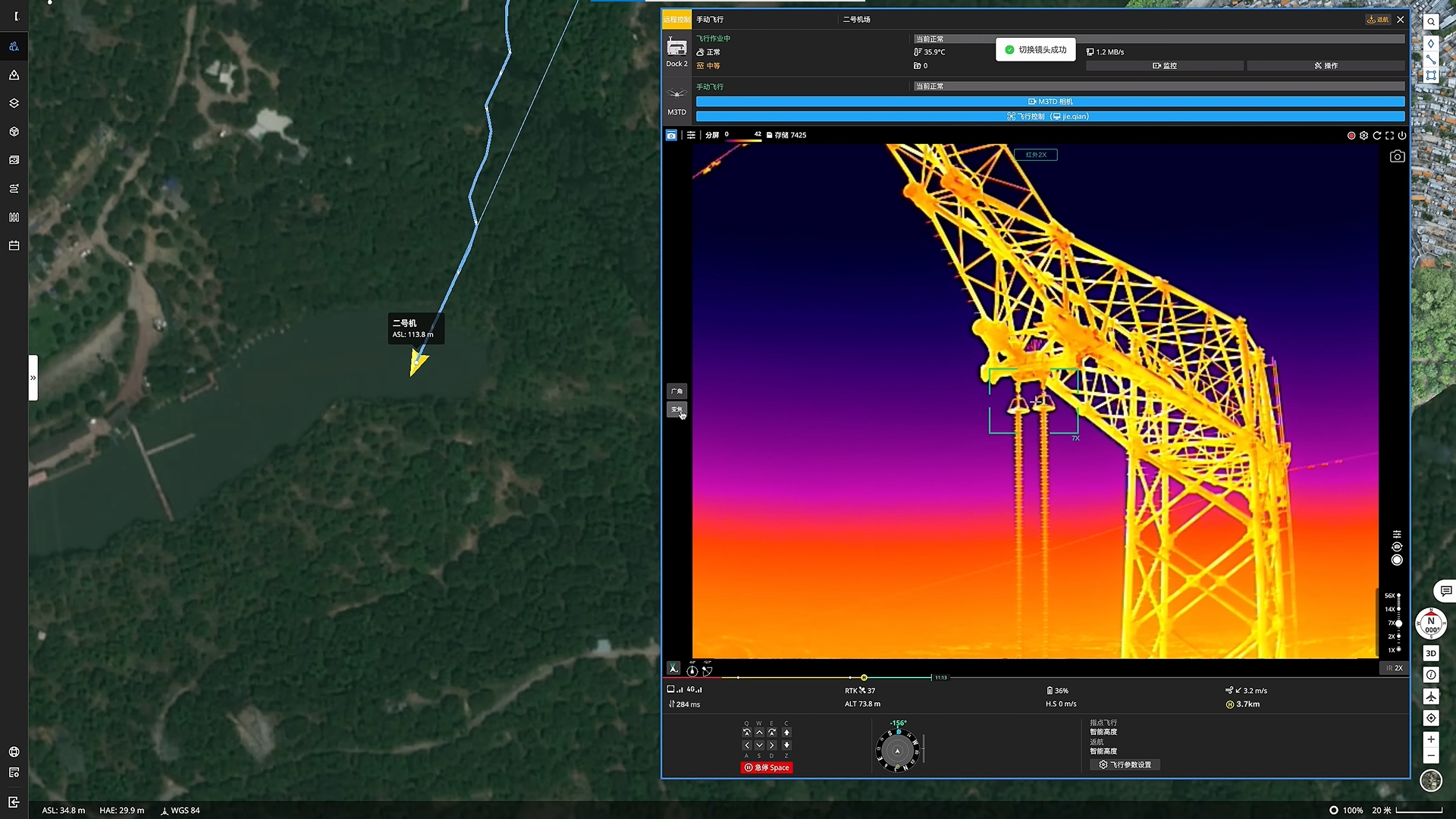

Ukázka termogramu izolátoru na vedení vysokého napětí - Matrice 4TD

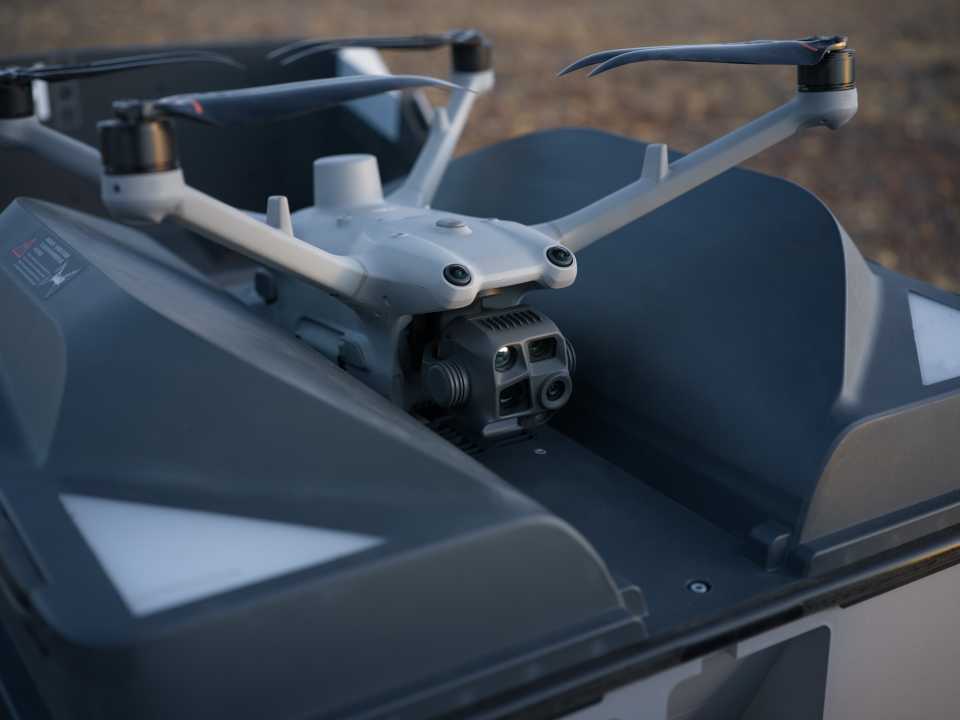

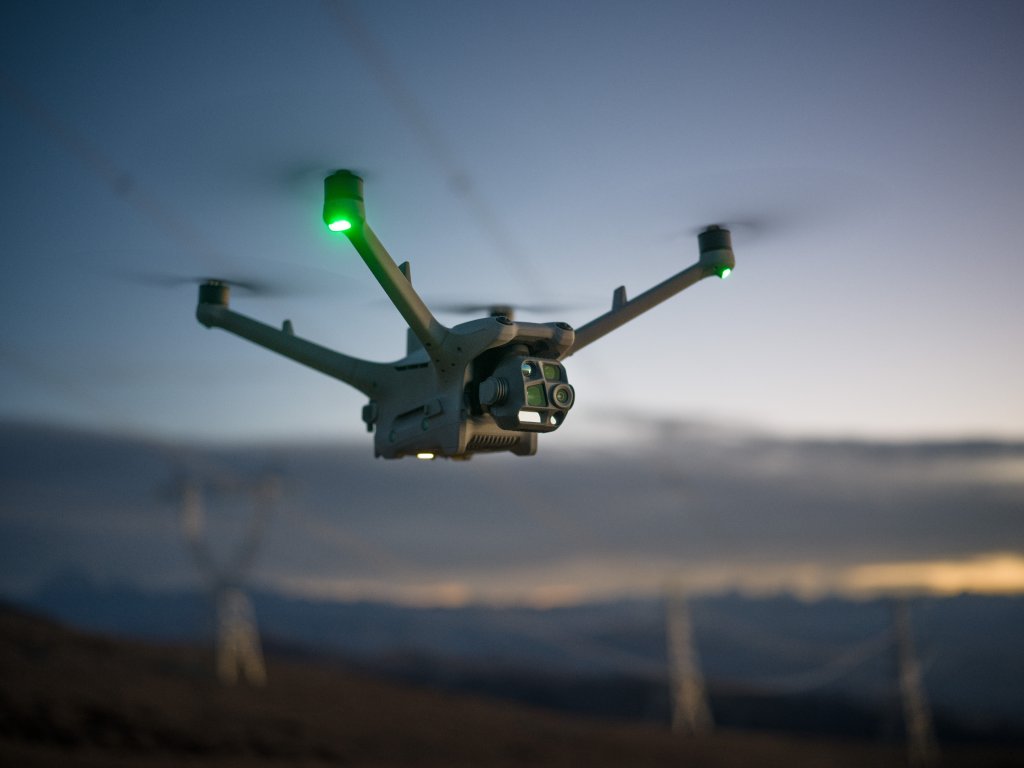

Autonomní drony použité ve stanici DJI Dock 3

Modely dronů používané v DJI Dock jsou 2 a můžete si tedy vybrat mezi:

1. Matrice 4D - dron disponuje klasickou kamerou s mechanickou závěrkou (tedy umožňuje jak inspekce, tak přesné mapování) a zoomovací kamerou s 56 násobným hybridním přiblížením pro inspekce malých technických prvků
2. Matrice 4TD - dron disponuje klasickou kamerou (bez mechanické závěrky - neumožňuje tak přesné měření např. kubatur), zoomovací kameru s hybridním 56 násobným zoomem a termokameru s rozlišením 640x512 px

Tyto drony jsou navrženy přesně a pouze pro použití s DJI Dock 3, je možné je doplňovat o příslušenství pomocí E-portu (např. reproduktor, reflektor apod.). Nově je k dispozici také dokoupitelný radar (na principu lidaru), který umožňuje najít malé překážky (např. kabely s průměrem 12 mm) i ve vysoké rychlosti letu dronu. (15 m/s resp 54 km/h) a automaticky se těmto překážkám vyhnout. Oba drony umožňují také naklopení kamery nahoru a to až v úhlu 80°. Žádné jiné drony nelze s DJI Dock 3 použít.

K dispozici jsou i další funkce, jako např. Edge Computing umožňuje předzpracování mediálních souborů. Soukromé nasazení s Cloud API a koordinace cloud-to-cloud usnadňují správu operačních dat. DJI TerraAPI umožňuje autonomní skládání a počítání 2D/3D map apod.

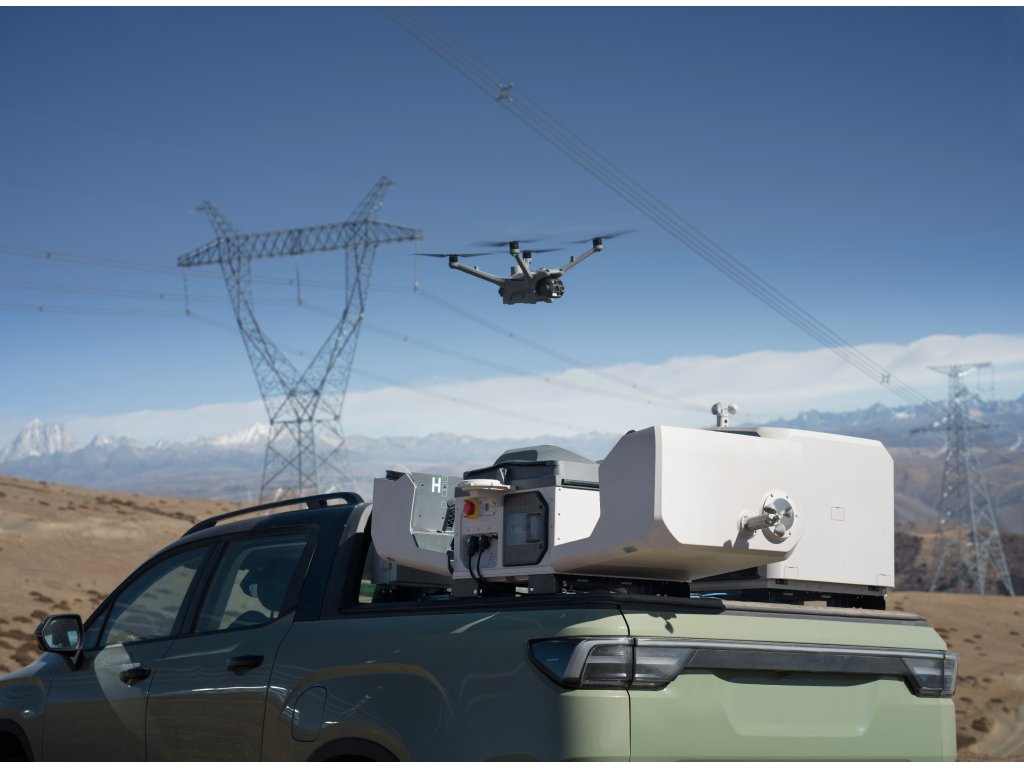

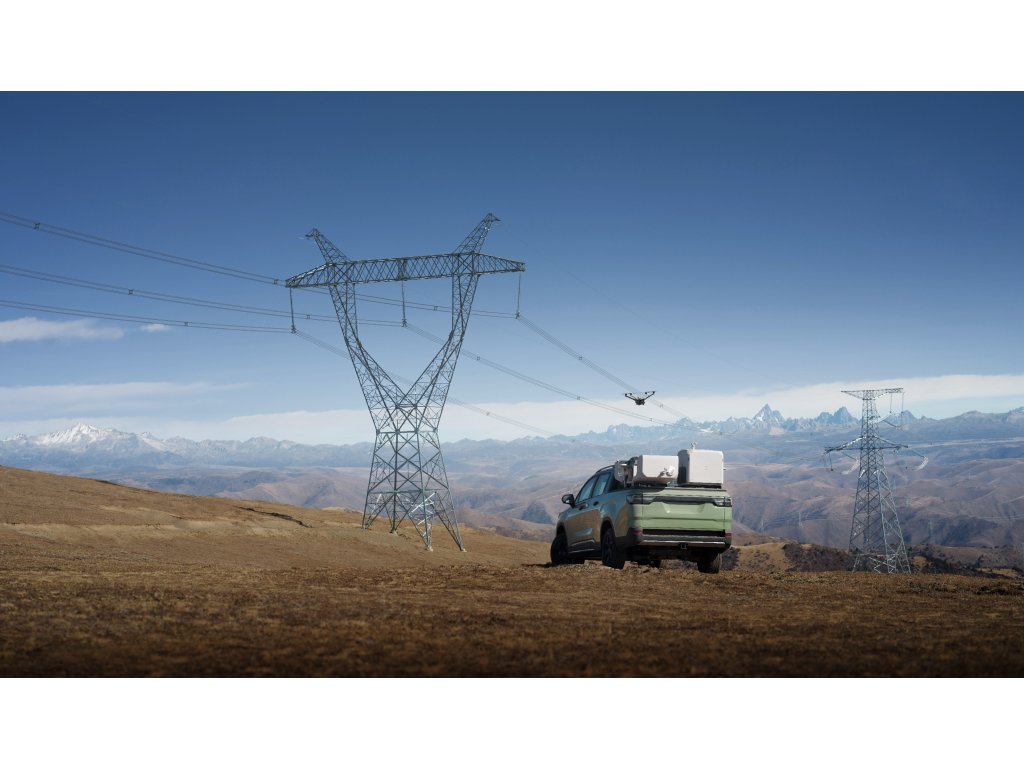

Instalace autonomního systému DJI Dock 3 na auto

Nově je možné nainstalovat celý autonomní systém DJI Dock 3 i na auto (např. na korbu pickupu, střechu auta apod.) S autem se po dobu létání dronu nemělo jezdit a mělo by být zaparkováno pokud možno vodorovně (nebo do max. 8° sklonu), pokud chceme, aby se nám dron plně autonomně vrátil do stanice. Pokud si přenastavíte lokalitu pro přistání, tak s autem můžete po dobu letu jezdit.

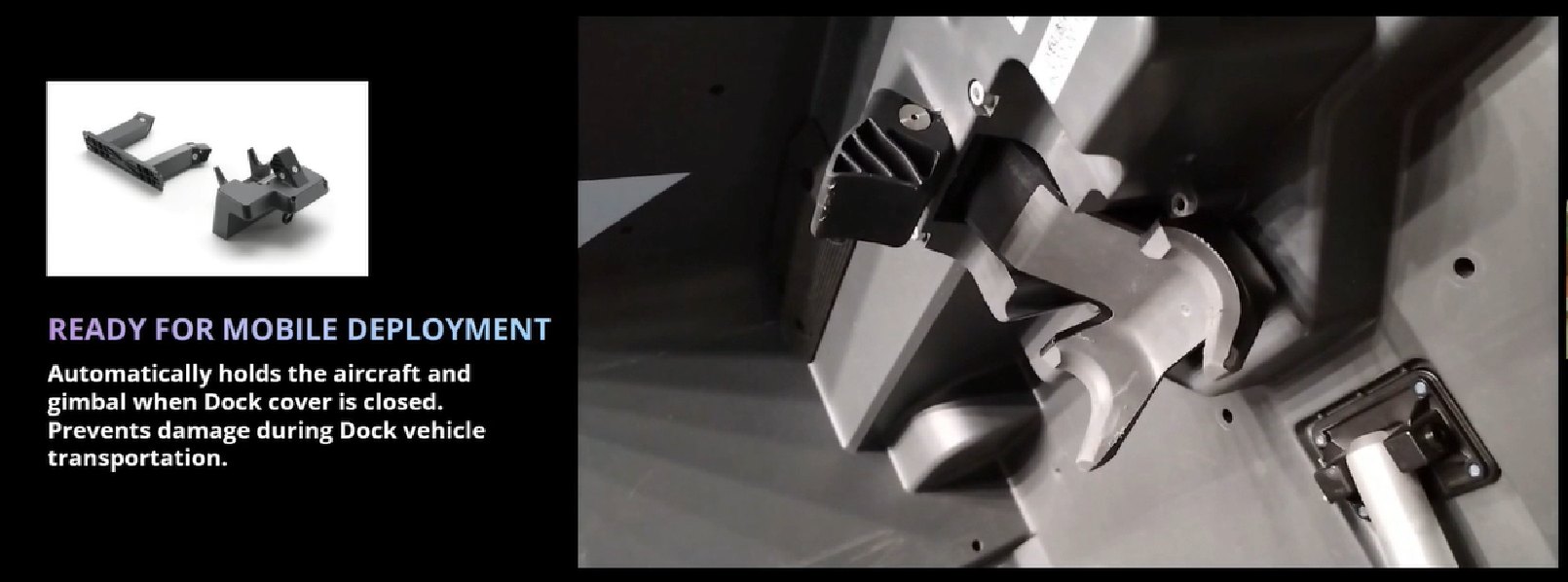

Pro instalaci autonomního systému DJI Dock 3 na vozidlo je nutné do stanice nainstalovat držák gimbalu (Ten se po přistání dronu zaaretuje, aby se při jízdě nepoškodil) a dronu samotného. I přes instalaci Docku 3 na vozidlo a montáž dodatečných držáků gimbalu a dronu funguje celý systém pořád plně autonomně bez nutnosti fyzického zásahu při vzletu nebo přistání dronu.

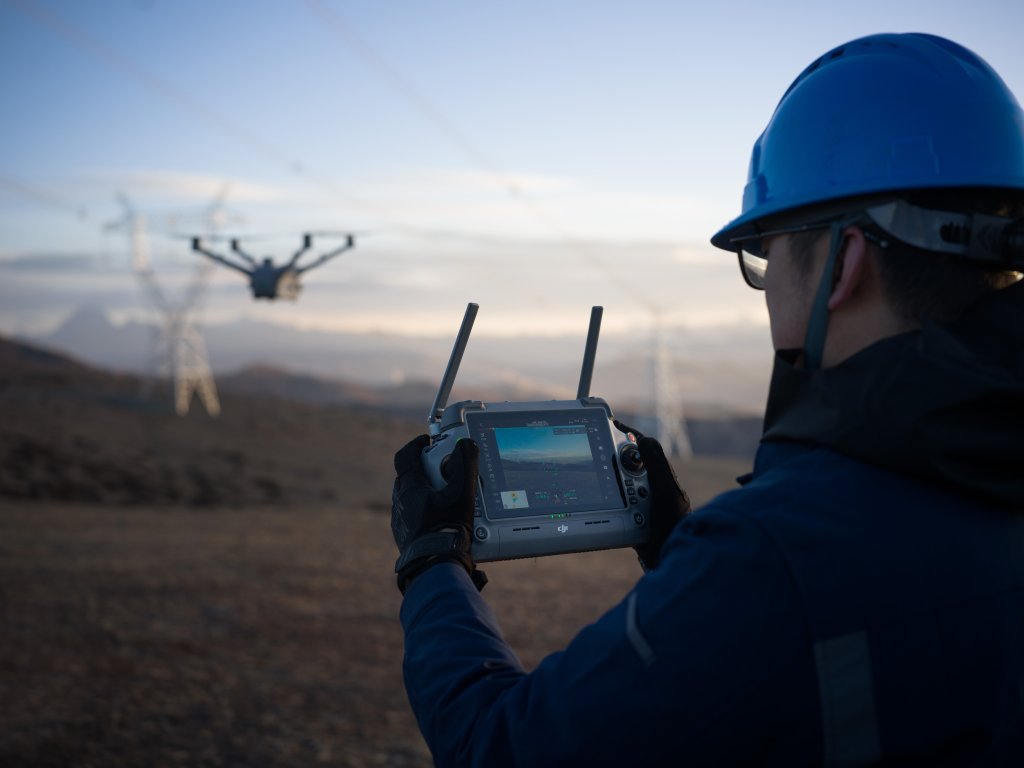

Ovládání dronu pomocí ovladače - let jako standardní dron

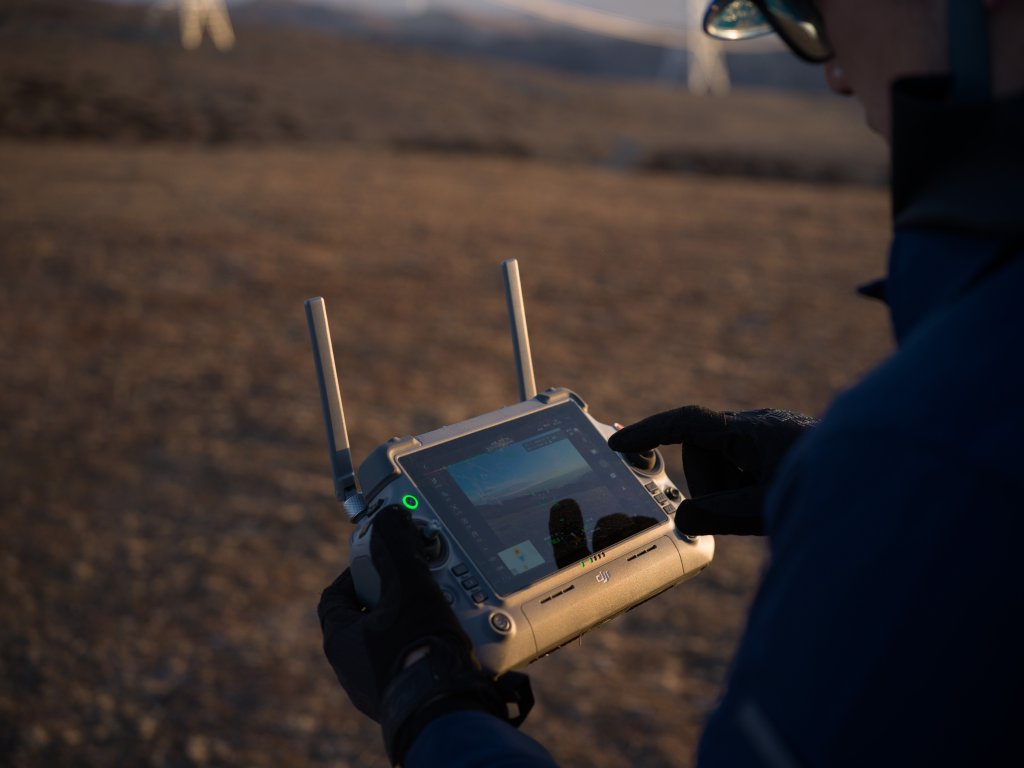

Drony DJI Matrice 4D a Matrice 4TD, které jsou primárně určeny pro použití s autonomním systémem DJI Dock 3 můžete použít také jako standardní dron - vyjmete jej ze stanice a bezdrátově jej připojíte k ovladači DJI RC Plus 2 Enterprise, výhodou tohoto použití je vyšší doba letu dronu (než u DJI Matrice 4T), nevýhodou je legislativní omezení.

Otevře se DJI Dock 3 i ve Vaší firmě? :) Neváhejte nám zavolat, dron Vám ukážeme, dovezeme, nastavíme a zaškolíme Vás!
